آموزش گربر ساختن:
(فیلم آموزشی ساختن گربر )
ابتدا فایل پروژه موردنظر را باز کنید.
از منوی File گزینه Fabrication Outputs و سپس Gerber Files را انتخاب کنید.
طبق عکس زیر تنظیمات را انجام دهید.
در این بخش تمام لایه ها به جز لایه های مربوط به مکانیکال را انتخاب کنید. دقت بفرمایید که هیچ کدام از لایه ها نباید Mirror شوند.
فایل گربر تولید شده به صورت زیر است.
برای سوراخ کاری های برد به فایل NC Drill نیاز است که رویه ساختن آن به صورت زیر است.
برای ایجاد این فایل توجه داشته باشید که فایل PCB شما حتما باید باز و در حال نمایش باشد.
از منوی File گزینه Febrication Outputs و سپس گزینه NC Drill Files را انتخاب کنید.
طبق تصاویر زیر تنظیمات را انجام دهید.
فایل تولید شده که تمام سوراخ های برد را شامل می شود به صورت زیر خواهد بود.
سپس به پوشه پروژه بروید و بعد از وارد شدن به پوشه Project Outputs For {Project-Name} تمام فایل های زیر مجموعه آن را فشرده کرده و ارسال کنید. البته به این نکته توجه داشته باشید که در فشرده سازی، فایلهایی با پسوند .cam و .pcb وجود نداشته باشد.
مطالعه نکات مهم ثبت سفارش PCB
نکات فنی برش برد استک آپ زمان تحویل
سفارش لیست قطعات BOM
تامین قطعات اورجینال از Mouser, Digikey و...
آموزش ساخت گربر
Gerber
در صورت وجود هر یک از موارد زیر، برد در سطح 1 قابل تولید نیست و به عنوان PCB پیشرفته در سطح 2 یا 3 تولید خواهد شد.
توانایی فنی تولید در سطح 2 و 3
Clearance ≥ 0.077mm
Trace Width ≥ 0.077mm
Drill Size ≥ 0.1mm
نمونه استک آپ کنترل امپدانس 4 لایه
نمونه استک آپ کنترل امپدانس 6 لایه
نمونه استک آپ کنترل امپدانس 8 لایه
نمونه استک آپ کنترل امپدانس 10 لایه
نمونه استک آپ کنترل امپدانس 12 لایه
نمونه استک آپ کنترل امپدانس 14 لایه
استعلام قیمت PCB های بالاتر از 6 لایه از طریق محاسبه گر آنلاین سایت فعلا امکان پذیر نمی باشد زیرا این PCB ها معمولا به دلیل داشتن ملاحظات ساخت، نیازمند بازبینی توسط تولید کننده می باشند و قیمت آنها با توجه به ملاحظات طراحی آن ها متفاوت می باشد. عوامل تاثیر گذار در قیمت برای این PCB ها زیاد می باشد و ایسیس در راستای ایجاد خدمات سریع برای مشتریان در حال آماده سازی این محاسبه گر است.
بیشترین کاربرد این نوع برد ها در LCD ها دیده می شوند. تقریبا تمام LCD ها از این نوع برد استفاده می کنند. در بخش هایی که قرار است برد حالت پذیرد و یا به عنوان واسط میان 2 برد قرار گیرد، از FPC استفاده می کنند.
این نوع از برد دارای یک بخش غیر منعطف (RIGID) و یک بخش منعطف (FLEXIBLE) می باشد. بیشتر در مواردی مورد کاربرد قرار می گیرد که چند برد بدون استفاده از کانکتور باید به هم متصل باشند. معمولا در سیگنال های سرعت بالا مورد توجه قرار می گیرد.
با پیشرفت تکنولوژی ، گرایش سازندگان قطعات الکترونیک و بردهای امبدد به افزایش عملکرد و توانایی یک تراشه یا برد در فضای کمتر است. این بردها معمولا جهت کاهش اندازه و وزن در عین افزایش عملکرد الکتریکی به کار می روند. مدار چاپی HDI (High-Density Interconnect) جایگزین مناسبی برای بردهای با تعداد لایه های زیاد است و با تکنیک¬های مختلفی نظیر بکار بردن وایای مدفون و کور، میکرو وایا، وایا روی پد، مسیرهای نازک تراکم مدار چاپی را افزایش داد و از تعداد لایه ها کاست، و در فضای کمتری تعداد قطعات بیشتری را جای داد. بردهای HDI، کاربرد گسترده ای در صنایع پزشکی، تلفن های هوشمند، تبلت، صنایع هوافضا و ... دارد

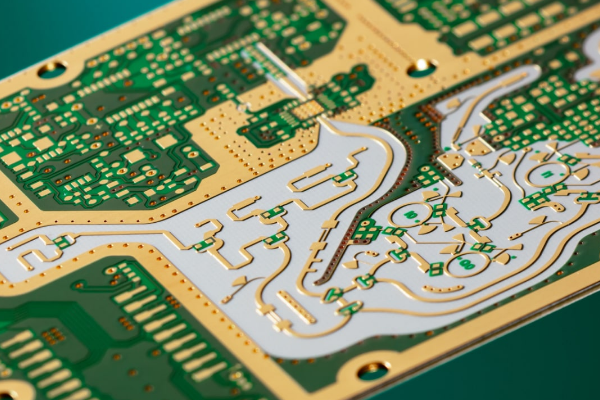

برخی از طراحی ها نیازمند خواص الکتریکال خاصی هستند که مهم ترین آن DIELECTRIC CONSTANT است که مشخصا وابسته به جنس مواد مورد استفاده در ساخت برد می باشد. برد هایی که دارای ملاحظات فرکانسی، میکرو ویو و بخش های حساس دیگر می باشند، مواد راجرز یکی از گزینه های ارزان قیمت برای تولید این قبیل برد ها می باشد.
تاکونیک یک شرکت خصوصی سازنده مواد مدار چاپی است و محصولات این شرکت جزو بهترین مواد برای ساخت آنتن ها و برد های فرکانس بالا می باشد. تاکونیک دارای تلفات دی الکتریک بسیار کمی می باشد و از طرفی وقتی تحت حرارت قرار می گیرد، ابعاد خود را حفظ می کند بنابراین می تواند در بردهای فرکانس بالایی مانند LNA، آنتن های GSM و UMTS، کروز کنترل خودرو و ... مورد استفاده قرار گیرد.
برای ساخت PCB هایی که توان مصرفی بالایی دارند و نیازمند جریان کشی بالایی هستند می توان قطر مس را بالا برد. در برد های معمولی قطر مس 35 میکرون می باشد که معروف به 1OZ هستند. PCB ها از نظر ضخامت مس به 3 دسته تقسیم می شوند:
بردهای آلومینیومی برای مواردی مورد استفاده قرار می گیرند که ماهیت گرما زایی دارند و برای خنک نگه داشتن آن ها می توان از آلومینیوم استفاده نمود. یکی از رایج ترین کاربردهای آن در صنایع LED می باشد.
از مهم ترین مشخصات برد های سرامیک می توان به تحمل فشار بالا، بازه دمایی کار از -55 تا +850 درجه سانتی گراد و ضریب دی الکتریک پایین اشاره کرد. در برد های فرکانس بالا از سرامیک استفاده می شود.
